0.内部测试环境说明

0.1 播放卡介绍

当前海外软件研发共有223、224、225、226共4台服务器安装有播放卡，其中226播放器仅安装了一张全频段全制式的播放卡，225播放器有一张DTMB播放卡。
具体情况请看下表：

播放器	IP	播放卡	播放卡说明
223播放器	10.118.4.223	DVB-T/T2	可播放DVB-C，DVB-T，DVB-T2，ISDB-T，QAM-B、QAM-C、ATSC和DVB-H
223播放器	10.118.4.223	DVB-S/S2	可播放DVB-S，DVB-S2
224播放器	10.118.4.224	DVB-T	可播放DVB-C，DVB-T，ISDB-T，QAM-B、QAM-C、ATSC、DVB-H。不能播放DVB_T2
224播放器	10.118.4.224	DVB-S/S2	可播放DVB-S，DVB-S2
225播放器	10.118.4.225	DMB-T/H	可播放DVB-C， QAM-B，QAM-C，DVB-T、DVB-T2、ADTB-T、ATSC和DMB-T/H等
225播放器	10.118.4.225	DVB-S/S2	可播放DVB-S，DVB-S2
226播放器	10.118.4.226	DVB-C/T/S	可播放DVB-C，DVB-T/T2，DVB-S/S2

去预订播放卡：预订播放卡

0.1 实际信号说明

有线电视信号

天威信号：64QAM / 6875Kbps，主频点：259MHz

频点	免费频道	说明
259 MHz	CCTV 1	主频点,共6个频道
427 MHz	天威HD
435 MHz	天威TVG

频点	免费频道	说明
275 MHz	广东卫视	共6个频道
506 MHz	深圳卫视	共6个频道
459 MHz	深圳MG

地面电视信号

没有实际信号，只能用播放卡播放。

可使用四张播放卡：223-DVB-T/T2、224-DVB-T、225-DMB-T/H 及 226-DVB-C/T/S

卫星电视信号

可搜索2颗卫星信号，通过切换22K开关来选择

亚洲7号（3S）查看该卫星资料
LNB: 5150	DiSEqC: A	22K: OFF	LNB Power: ON
频点	说明
4125 H 27500	HD Phx Chinese、HD Phx Infonews、HD Phx HK
3760 H 26000	DW(Deutsch)、DW、TV5
3721 H 8167	XING KONG、Channel [v]

亚太5号（138）查看该卫星资料
LNB: 11300	DiSEqC: A	22K: ON	LNB Power: ON
频点	说明
12538 V 41250	CCTV 4、BEIJING、SHANGHAI、SHENZHEN
12690 H 43200	MNB

0.2 远程控制及播放码流

本节内容适用于完全不会使用的同事，如果已经是老手，就不要浪费时间了

0.2.0 远程连接服务器

1.以WIN7为例，开始->搜索栏中输入“远程”->选择“远程桌面连接”

2. 在计算机输入框中输入远程地址。
注意，有时候发现进入远程的时候不能全屏了，可以点击下面图中的“选项”，在“显示”的标签中改为全屏即可

3. 输入用户名Administrator，密码12345678

4. 进入服务器桌面，开始操作服务器

5. 还可在之前的对话框中点击“选项”，再选择“允许我保存凭据”，下次进入可以不必输入密码

0.2.1 操作码流播放器

1. 以播放-T为例，双击“StreamXpress”

2. 选择需要播放的码流文件，设置播放频点、调制方式等参数；⑤可以切换播放卡

3. 播放器默认选择的文件格式是.ts，如果找不到需要的码流是因为格式为.mpg或其他，将“文件类型”改为“All Files(*.*)”即可

0.3 卫星频点计算方法？

LNB为5150

播放卡播放的频率：FreqPlayer = 1150
机顶盒设置的LNB：LNB = 5150
机顶盒设置的频率：FreqSTB = LNB - FreqPlayer = 5150-1150 = 4000MHz

LNB为9750

播放卡播放的频率：FreqPlayer = 1804
机顶盒设置的LNB：LNB = 9750
机顶盒设置的频率：FreqSTB = LNB - FreqPlayer = 9750+1804 = 11554MHz

0.4 码流播放常见问题及分析

1. 播放EPG码流发现EPG中没有节目指南信息

分析: 考虑码流播放器关于时间的设置可能有误。

解决: 在菜单栏中找到“Tools->Loop And TDT/TOT Adaptation”，选择“Do not change TDT/TOT time in first loop”。可点击下图参考。

2. 测试DVB-T的预定/预录（尤其是V1界面）无法“Add timer”该如何快速测试预定预录

解决: 借鉴上面的设置，我们可以先选择一个时间段预定/预录，如13:00。然后将码流播放器中“Tools->Loop And TDT/TOT Adaptation”，选择“Do not change TDT/TOT time in first loop”直接设置为12:58，然后等待2分钟即可。

3. 前端播放正常、但机顶盒收到的信号时强时弱，搜不到台

考虑码流播放器开启了两个相同频点的播放器，检查服务器的码流播放器，看看是否开了两个相同频点的播放卡。

4. 在做音视频测试（主要是-T的盒子）的时候，可能会出现声音异常（颤音、卡顿）的情况

分析: 分析其码流，主要原因是码流的原始码率比播放器实际输出的要高（见下图红框内，TS为码流码率，Out为实际输出码率），导致丢失数据。

解决: 在参数设置中，Modulation设为更高，Code Rate也设置为更高。（目的就是使Out的码率高于原始TS流中的码率）

5. 前端播放正常、但机顶盒收到的信号时强时弱，搜不到台

考虑码流播放器开启了两个相同频点的播放器，检查服务器的码流播放器，看看是否开了两个相同频点的播放卡。

0.5 T2Xpress使用说明

T2Xpress支持播放DVB-T2制式的码流，可以在同一频点下播放多个码流，每个码流占用一个独立的通道。在新加坡项目中，有此功能的测试用例。

安装的时候，XP系统首先需要安装framework；第一次使用，如果不知道应该如何配置参数，可以直接打开参数文件(.xt2)，同样在上述地址下的config文件中可以找到。

频点设置：两个频点要相同

码流替换：选择的码流位置最好不要有中文路径名

开始播放：当下方状态栏显示“Parameter set is valid”时，可以点击菜单的按钮开始播放码流。

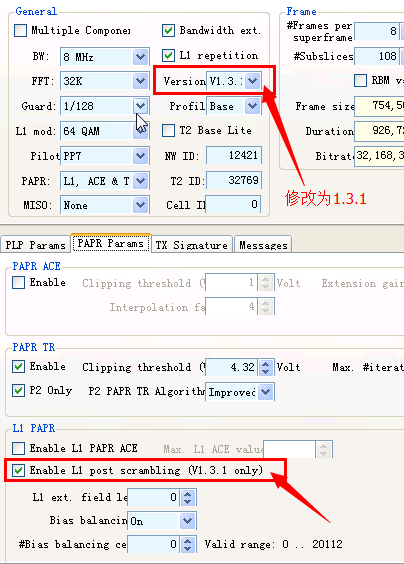

Enable/disabled L1 post scrambling：这个和DVB-T2版本有关，需要在General面板中设置Version为V1.3.1，才能在PAPR Params选项卡中勾选EnableL1 post scrambling

其他参数设置：参照新加坡项目的测试用例（ISSY不能为None，暂时不知道如何解决）

#	发布日期	版本	更新内容	作者	审核
1	2014年06月23日	V1.0	根据平时测试内容整理；一部服务器资料由杨军裕提供	林晓州	——
2	2014年07月01日	V1.1	因更换服务器，修改服务器的播放卡	林晓州	——
3	2014年07月04日	V1.2	因再次更换服务器，修改服务器的播放卡	林晓州	——
4	2014年07月04日	V1.3	增加目录	林晓州	郑嘉惠、周厚秋、周宇锋
5	2014年07月10日	V1.4	增加T2Xpress播放软件使用说明	林晓州	郑嘉惠
6	2014年08月05日	V1.5	增加服务器使用登记说明	林晓州	——
7	2015年11月23日	V2.0	转入网站管理，整合了测试相关的所有资料	林晓州	——
