0.DisEpc简介和22K简介

DisEpc开关 数字式多选一开关

DisEqC是数字式的多选一开关，可以通过机顶盒从多个卫星中选择其中一个。如选择卫星1时，LNB1口（选择DisEqC A）会输出18V/13V电压，其余端口电压为0。18V是水平极化方式（H，如频点4000 H 26850），13V是垂直极化方式（V，如频点12538 V 41250）。通常有四选一、八选一和十六选一。

22K开关 模拟二选一开关

22K开关是一个脉冲式的（模拟）二选一开关，可以选择不同卫星。22K开关是脉冲信号开关：0信号和22K信号。虽然可以控制两路以上，但似乎最多也不会有Diseqc那么多。LNB power 有off 、on、13V、18V。13/18V开关是一个继电输出开关，也可以实现2切一，但实现多路起来很困难。

---

原理

不论是DisEqC还是22K，其目的都是机顶盒只需要接一条信号线，就能看不同卫星的节目。我们知道，每一个“锅盖”（即卫星天线，satellite antenna）一次只能对应一个方向；如果我们用多个“锅盖”的话，就需要引出多根线。这样，如果没有DisEqC或22K，在切换不同“锅盖”对应的卫星节目的时候，就必须更换接入机顶盒的信号线。而DisEqC和22K则解决了这个问题：通过DisEqC或22K，将来自不同“锅盖”的多根信号线同时接入机顶盒，机顶盒则通过菜单来控制选择不同的输入。这样，当我们从卫星A的节目切换到卫星B的节目时，就可以自动地选择信号源了。

拓展：除了DisEqC或22K，还有一种解决方法，就是使用Motor（马达）。通过Motor，我们可以让“锅盖”改变方向，从而改变它接收的卫星信号；当然，因为Motor转到预设的位置需要一定的时间，因此速度远没有使用DisEqC或22K这么快。但Motor的优势在于，用户只需要装一个“锅盖”就可以看多颗卫星了，而DisEqC或22K则需要有多个“锅盖”（当然，如果你愿意爬上屋顶自己转动“锅盖”来改变对准的卫星也是可以的）

---

注意事项

在测试DisEqC和22K的时候，请使用直连信号线（即信号从服务器或LNB直接接入、不经过任何DisEqC或22K）；否则可能造成DisEqC或22K设备损坏！！

1.DisEqC的基本测试方法

方法一：在DisEqc的LNB-1口~LNB-4口分别接上一个带有LED灯的信号线，编号分别为LED-1，LED-2，LED-3，LED-4，Receiver口直接连接机顶盒，并通过切换卫星编辑里的DisEqc选项，观察LED灯的熄灭情况

切换到	LED灯情况	原理
DiSEqC A	LED-1亮，其余灭	选通DisEqc A时，有18V电压，其余端口电压为0V
DiSEqC B	LED-2亮，其余灭	选通DisEqc B时，有18V电压，其余端口电压为0V
DiSEqC C	LED-3亮，其余灭	选通DisEqc C时，有18V电压，其余端口电压为0V
DiSEqC D	LED-4亮，其余灭	选通DisEqc D时，有18V电压，其余端口电压为0V

---

方法二：通过实际卫星连接DisEqc的不同信号端口（LNB1~4），通过页面切换DisEqc，通过信号条是否有信号并能够搜台，来判断DisEqc。
（注意：信号线到卫星天线之间不能再连接DisEqc）

---

2.22K的测试方法

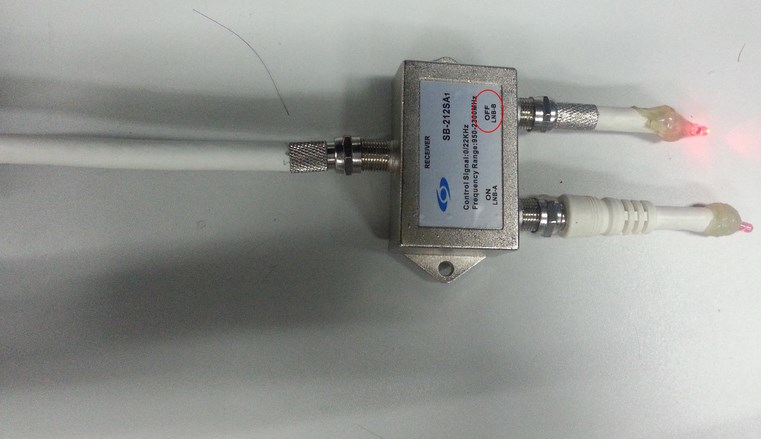

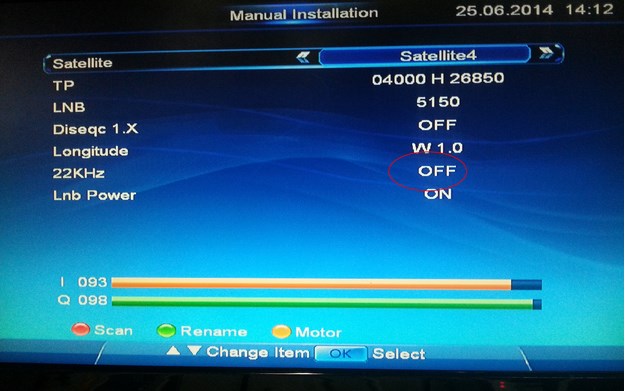

方法一：用两个LED连接22k的OFF和ON，Receiver连接机顶盒，通过切换卫星编辑菜单22K选项，观察LED亮灭情况。

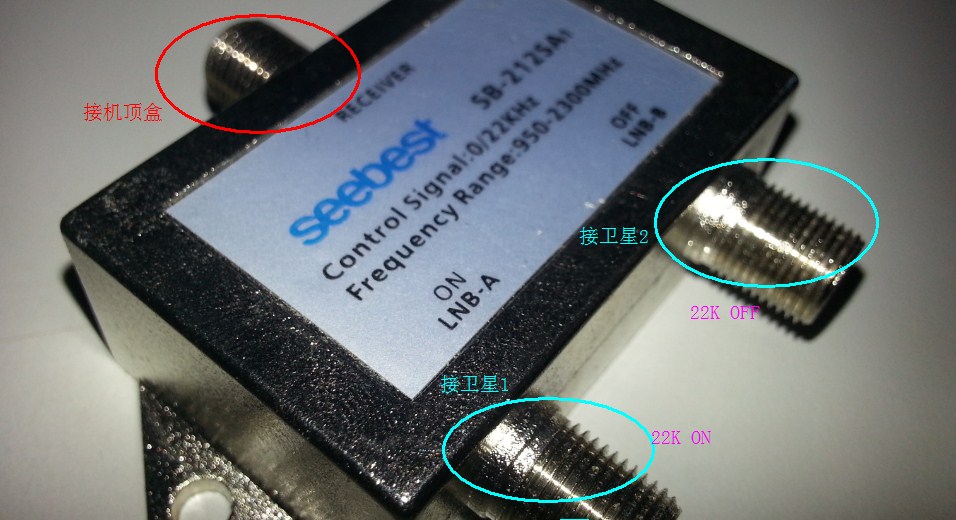

方法二：22K的OFF端或者ON端连接实际卫星，卫星编辑菜单通过切换22K为OFF或ON，通过信号条显示和搜台来验证。

---

3.Multi-Switch的测试方法

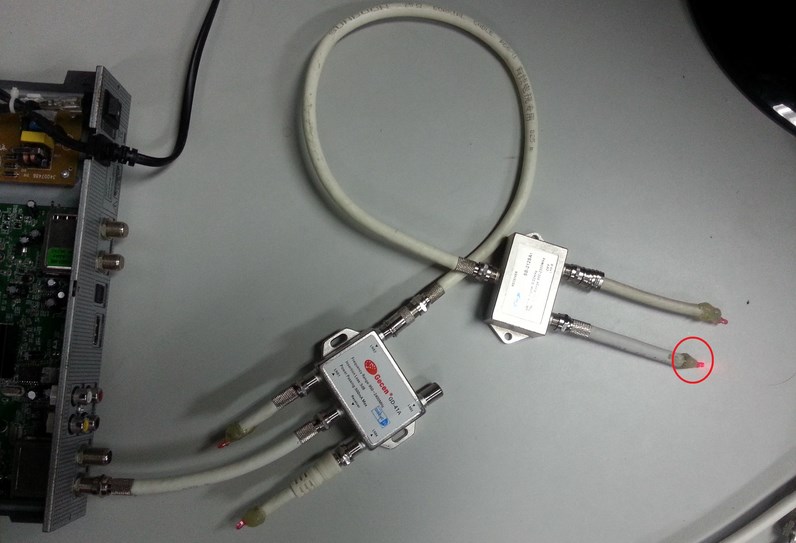

连接设备：机顶盒→DisEqc→22K→连接卫星（或LED）测试
注：22K是数字的，如果22k先接，会导致输出的信号只有1路。所以必须先接DisEqc，后接22k。

连接实际卫星如下

具体的测试用例请参考详细测试报告Multi-Switch部分。请按照测试报告中描述的那样，先将本振设置为双本振（Uni9750/10600），并先将DisEqc设置为DisEqc A（之后还要分别测试DisEqc B~DisEqc D），如左下图；再进去设置四个频点，如右下图所示。
V2的菜单选中某个频点后会自动锁频，所以如果用LED灯来测试的话，也能直接看到效果；如果没有反应，可能是没有自动锁频，需要手动去搜索（Scan），在搜索过程中查看效果。以开DisEqc A为例，当选中【1】时，0KHz（即22K选中OFF）有18V~19V电压输出（如果用LED灯测试则会比较亮）；选中【2】时，22K的OFF口有13V~14V的电压输出（LED灯相对暗一些）；同理，选中【3】【4】的时候，从22K的ON输出，效果和从22K的OFF输出是一样的。
【1】10928 H 27500 - Diseqc A - 18V - 0KHz
【2】10928 V 27500 - Diseqc A - 13V - 0KHz
【3】11750 H 27500 - Diseqc A - 18V - 22KHz
【4】11750 V 27500 - Diseqc A - 13V - 22KHz
测试完DisEqc A后，再接着按照上面的操作测试DisEqc B、C和D
